Certificação asséptica de enchimento e tampando do líquido do soro de sangue da máquina do TUV

Enchimento automático líquido do soro de sangue e máquina tampando assépticos

1. Breve introdução

A máquina de enchimento animal do soro foi projetada por nossa própria empresa com automático dá mamadeira na plataforma, garrafa servo da movimentação que separa e posicionando, a garrafa transportada ao ambiente asséptico, desaparafusa o tampão de garrafa, enchendo-se e tampando, rotulagem da luva do psiquiatra, encolhendo. Esta linha de produção velocidade de corrida estável é ao redor 20 garrafas por minuto.


2. Processo de trabalho:

2.1. Dar mamadeira na plataforma.

Põe as garrafas do soro na plataforma, e o transporte enviará as garrafas à entrada da máquina de enchimento automaticamente.

2.2. Máquina tampando do arquivamento automático do destampamento.

Quando as garrafas vierem à área de enchimento, onde há uma tampa do fluxo laminar acima, assegurando o ambiente totalmente asséptico. Em primeiro lugar as cabeças tampando desaparafusarão as garrafas para encher, após o enchimento, os tampões serão parafusadas nas garrafas outra vez.

2.3. Rotulagem.

Após tampar, as garrafas serão transportadas a uma outra sala para a rotulagem da luva. (Sua lata para escolher nossa máquina de etiquetas automática da luva, ou sua lata após um trabalhador a fazer manualmente.)

2.4. Encolhimento.

Depois que a luva que etiqueta, nós preparará uma máquina de encolhimento térmica. Esta máquina é feita especialmente à máquina de encolhimento, que tem seu sistema de refrigeração para garrafas, de modo que os soros dentro das garrafas não sejam aquecidos e não sejam danificados. Consequentemente as etiquetas serão etiquetadas com sucesso na parte superior do tampão sem dano os soros. Atenção: o cliente deve deixar o fornecedor saber se a sala de encolhimento for ambiente da temperatura constante.

2.5. Única máquina de etiquetas do lado.

Após o encolhimento, as garrafas serão transportadas à máquina de etiquetas, onde as etiquetas serão etiquetadas em um lado da superfície da garrafa. Esta máquina de etiquetas é apropriada para todas as garrafas alistadas acima. (algumas peças exigidas para mudar.)

3. Características técnicas.

3.1. Máquina tampando do enchimento asséptico

3.1.1. Características.

o l esta disposição da máquina é esperto e compacto que igualmente adotou o projeto humanizado em termos dos hábitos de funcionamento.

o l a relação da operação é feito do tela táctil colorido do LCD, e o sistema inteiro da máquina é controlado pelo PLC.

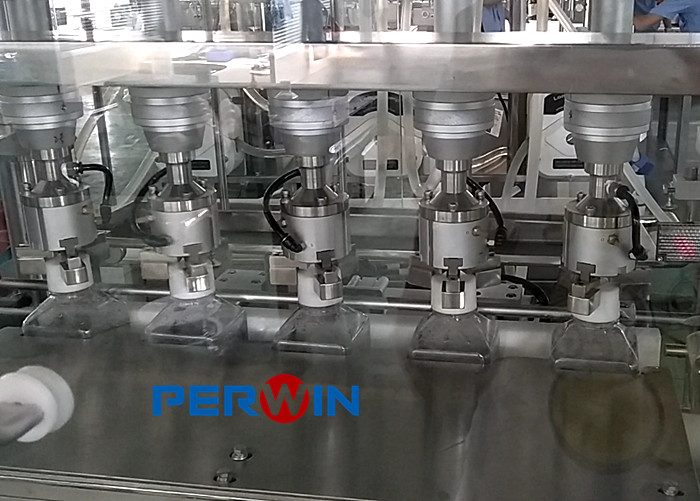

o l a unidade tampando adota a tecnologia servo para tampar sentido horário e no sentido contrário às agulhas do relógio, que pode parafusar os tampões de vez em quando automaticamente das garrafas. Mudando os parâmetros de saída servo da movimentação para mudar para girar a velocidade, assegura-se de que o torque do tampão de parafuso seja relativamente constante. E o ajuste quantitativo, controle quantitativo é feito para assegurar-se de que o tampão esteja desaparafusado ou parafusado, e o torque do tampão seja seguro e estável.

l com a função de monitoração da operação do equipamento. A condição da operação das peças principais da máquina tem uma exposição dinâmica no HMI, que faz o estado da operação da máquina claramente duma olhada, fácil de operar e mantém-na. Quando a máquina está em um estado de alarme, além do que o som e o alarme claro, a posição e a causa dinâmicas do alarme da exposição podem ser indicadas no HMI.

o l a linha inteira é feito do controle inteligente, o ascendente e a corrida a jusante das estações é com função de controle de bloqueio.

as maiorias do l são feitas do SUS de aço inoxidável 304#, do material da liga de alumínio, etc. e da agulha de enchimento feita do material 316L, na linha das exigências farmacêuticas das empresas PBF e de outros produtos da indústria que empacotam exigências.

a capa do fluxo laminar da purificação FFU do l 100 contra exigências do PBF é opcional.


3.1.2. Configuração principal:
