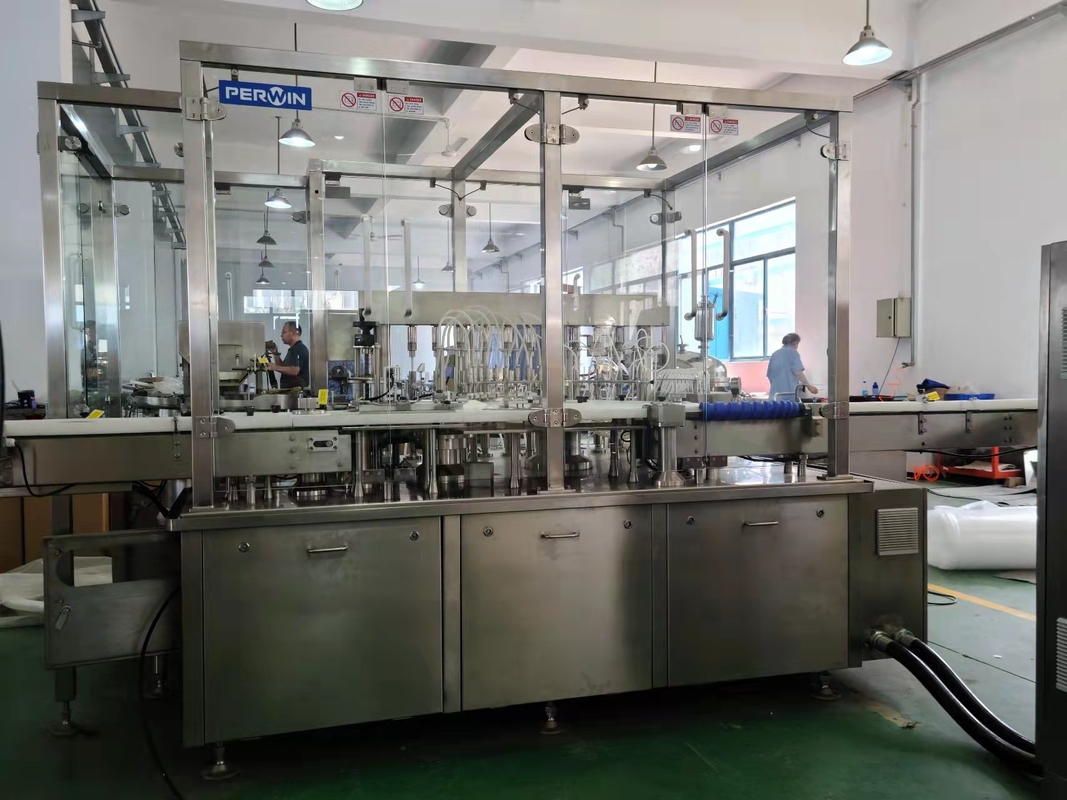

Linha de enchimento de frascos de alta velocidade para controles e calibradores de soro

Controles e calibradores de alta velocidade de Vial Filling Line For Serum

Máquina de alta velocidade de Vial Filling Capping And Labeling para reagentes diagnósticos

1. Breve introdução.

• Esta linha de produção de enchimento foi projetada por nossa própria empresa com dar mamadeira a plataforma giratória, o enchimento do argônio, o soro que enchem-se, a obstrução, amostra e rejeição inline, tabela seca da bandeja do gelo, tampando, etiquetar, imprimindo o número de grupo etc. Esta linha de enchimento velocidade de corrida do estábulo é 150~250bottles/min. É projetada especialmente para as garrafas 5~20ml.

2. Processo de trabalho

2.1. Dando mamadeira a plataforma giratória.

• Põe as garrafas na plataforma giratória, e as garrafas serão transportadas à máquina de obstrução e tampando de enchimento automaticamente.

2.2. Enchimento obstruindo a máquina.

• Quando as garrafas vêm à roda estrelada, a máquina começará o processo do enchimento da continuação (argônio (10 cabeças) e líquido de enchimento (10 cabeças)). Após o enchimento está obstruindo a máquina (18 cabeças) que pode terminar ambo o processo de obstrução e deobstrução completo, que assegura o gelo seco e o não-gelo os produtos secos terminados por uma linha.

2.3. Máquina tampando.

• A máquina é o tipo giratório máquina tampando com 16 cabeças tampando. Nós usamos nossa tecnologia mais atrasada do limitador de torque da indução magnética para ajustar a força do torque para assegurar tampar apropriado. A velocidade de corrida estável é 200~ 250pcs/min.

2.4. Máquina de etiquetas.

• Após ter enchido a máquina de obstrução e tampando, as garrafas serão entregadas ao tipo vertical máquina de etiquetas da garrafa redonda, que terminará a rotulagem da etiqueta. (imprimindo o número de grupo, a data de produção, a data de validade etc. é para seu opcional)

3. Características técnicas

3.1. Enchimento obstruindo a máquina

3.1.1. Características.

l a relação operacional é écran sensível do LCD, e a máquina inteira é controlada pelo PLC.

l que o modo operacional é composto do modo de produção e do modo se movimentando (para testar).

l todas as peças materiais do contato do produto cumpre com o padrão o mais atrasado do PBF.

l adota o tipo giratório continua continuamente o método de enchimento, que tem a precisão alta, velocidade rápida, estrutura compacta, operação e manutenção conveniente.

l este equipamento tem a mesma força motriz para dá mamadeira no parafuso, dá mamadeira no astrolabe, astrolabe de trabalho, astrolabe da saída da garrafa e obstrução da torreta e obstrução da cabeça, que não asseguram nenhuma garrafa colada, e o revestimento inteiro do equipamento que toma a tomada, semi-obstrução ou completo-obstrução e outros movimentos mecânicos precisamente com parâmetros fixos. O processo de trabalho do todo que corre na etapa, estavelmente e confiantemente.

l o mecanismo de proteção da sobrecarga original do projeto do parafuso da entrada da garrafa fechará automaticamente para baixo a máquina quando as garrafas obtiverem coladas quando vindo no parafuso e no astrolabe, que evitarão eficazmente dano do equipamento e dos operadores.

l projeto original que obstrui a estrutura das cabeças não assegura nenhum dano das tomadas.

l não não engarrafa nenhumas tomada e obstrução.

l amostra Inline e verifica e rejeita garrafas sem tomadas.

l o equipamento tem a função de monitoração de corrida. Há umas condições de corrida das partes fundamentais que indicam no écran sensível, que faz ao operador uma compreensão clara do funcionamento da máquina, e boas para o funcionamento e a manutenção.

l quando a máquina corre anormalmente, alarmar-se-á não somente com som e luz, mas igualmente indicação no écran sensível das peças e das causas de alarme.

l a maioria das peças adota o SUS 304, liga de alumínio, a peça material do contato adota o SUS 316L, que cumpre com os padrões do PBF da área farmacêutica e das outras indústrias.

l a máquina inteira no padrão europeu do acordo.

3.1.2. Parâmetros

3.1.3. Configuração principal:

3.2. Máquina tampando do parafuso.

PW-HX16 dezesseis dirige a máquina tampando é aplicado principalmente à indústria farmacêutica e do IVD. Pode automaticamente terminar a entrada da garrafa, o tampão que alimentam, o parafusamento do tampão e a garrafa que outputting para especs. diferentes de garrafas do ANIMAL DE ESTIMAÇÃO ou de vidro. Esta máquina para adotar conversor de frequência avançado e seguro para mudar a velocidade, o controlo do PLC e o HMI. Estruturalmente, adota a revolução do planeta igualmente para o astrolabe, rotação para as cabeças tampando. 16 cabeças tampando parafusarão firmemente o tampão ao correr. Adota método da embreagem pneumática ou eletromagnética para apertar e parafusar o tampão; este é um equipamento tampando avançado que tenha o design compacto, a transmissão estável e o desempenho, reparação conveniente. Os movimentos da máquina foram terminados por único mutilam o motor, que é conveniente para o controle de frequência da máquina inteira. Com o controle de frequência principal do motor e o controle de velocidade não-polar do transporte, a exigência de produção diferente de especs. diferentes seria satisfeita. Esta máquina adota o sensor da fibra ótica (FOS), que tiver a estrutura pequena e se alarmará e se parará quando erros da reunião e indicação no écran sensível, proteção da máquina e assegurar a qualidade de produto.

3.3.1. Características.

• O menu de funcionamento padrão é 7 polegadas coloridas do écran sensível, e a máquina inteira controlada pelo PLC.
• Modo de funcionamento: modo de produção e modo movimentando-se de teste.
• Esta máquina nunca colou as garrafas, como a haste do parafuso da entrada das garrafas, o astrolabe da entrada das garrafas, o astrolabe de trabalho, o astrolabe da saída das garrafas, o mecanismo tampando do gyrotraverse, e as cabeças tampando conduzidas toda por uma movimentação, que assegura a máquina inteira que tampa de acordo com parâmetros fixos, exatamente tomando o tampão, tampar e outros movimentos mecânicos. O processo inteiro na etapa, estável e seguro, que não assegura a 100% nenhuma queda para baixo tampões.
• A haste original do parafuso da entrada da garrafa do projeto que sobrecarrega o mecanismo de proteção fará a máquina fechar-se para baixo se colado ou sobrecarregando, que evitará dano à máquina e aos operadores.
• A força do torque de tampar é ajustável, estável, segura, evitando a baixa taxa tampando e tampões prejudiciais do método tampando tradicional--colocação sobre o tampão diretamente.
• A criação original do mecanismo planar da fixação da garrafa da came, do limitador da força do torque no mecanismo tampando, no mecanismo de proteção tampando da imprensa e na grande área de contato personalizada ‘do mecanismo pneumático do clamping com tampões, assegurando as cabeças e tampões de garrafas tampando não terá nenhum movimento relativo, que faz para tampar estável, e a boa qualidade.
• Nenhumas garrafas não que tomam tampões e nenhumas garrafas não que tampam.
• Garrafas automáticas da rejeição ou função de alarme e de fechamento da pena se as garrafas sem tampões ou tampões fracos (função opcional), na linha que rejeita a taxa são 100%.
• Tiver uma função da monitoração quando corredor da máquina. Estará mostrando o estado de corrida de partes fundamentais da máquina, que faz o operador conhece bem o estado de corrida da máquina, esta será boa para operar-se e manter. Se a máquina encontrou problemas e alarme, haverá não somente sadio e o alarme claro, o operador igualmente considerará claramente no HMI sobre os lugares e as causas de alarme.
• Controlo inteligente e do bloqueio para cima e para baixo do equipamento do córrego.

3.3.2. Parâmetros

3.3.3. Configuração principal:
