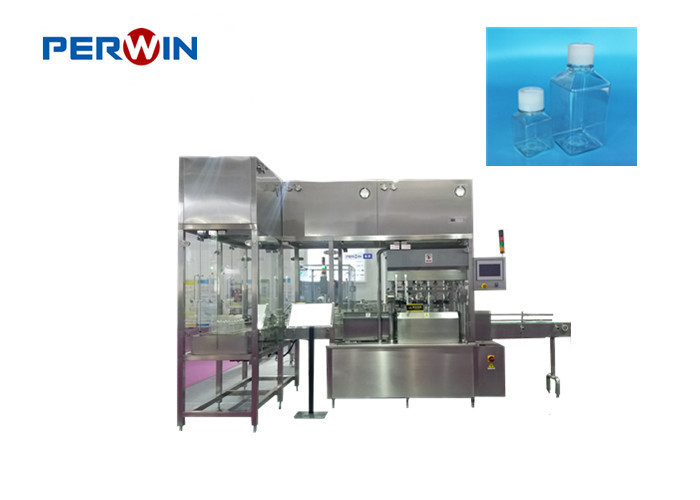

Linha automática máquina do enchimento asséptico das soluções de IVF de enchimento do soro

Linha asséptica automática do enchimento do soro da máquina de enchimento das soluções de IVF

1. Breve introdução

A máquina de enchimento animal do soro foi projetada por nossa própria empresa com automático dá mamadeira na plataforma, garrafa servo da movimentação que separa e posicionando, a garrafa transportada ao ambiente asséptico, desaparafusa o tampão de garrafa, enchendo-se e tampando, a luva do psiquiatra que etiquetam, o encolhimento, a rotulagem e a embalagem final na caixa (opcional). Esta linha de produção velocidade de corrida estável é ao redor 20 garrafas por minuto.

É projetado especialmente para garrafas do quadrado 500ml e 1000ml.

2. Processo de trabalho:

2.1. Dar mamadeira na plataforma.

Põe as garrafas do soro na plataforma, e o transporte enviará as garrafas à entrada da máquina de enchimento automaticamente.

2.2. Máquina tampando do arquivamento automático do destampamento.

Quando as garrafas vierem à área de enchimento, onde há uma tampa do fluxo laminar acima, assegurando o ambiente totalmente asséptico. Em primeiro lugar as cabeças tampando desaparafusarão as garrafas para encher, após o enchimento, os tampões serão parafusadas nas garrafas outra vez.

2.3. Rotulagem da luva.

Após tampar, as garrafas serão transportadas a uma outra sala para a rotulagem da luva. (Sua lata para escolher nossa máquina de etiquetas automática da luva, ou sua lata após um trabalhador a fazer manualmente.)

2.4. Encolhimento.

Depois que a luva que etiqueta, nós preparará uma máquina de encolhimento térmica. Esta máquina é feita especialmente à máquina de encolhimento, que tem seu sistema de refrigeração para garrafas, de modo que os soros dentro das garrafas não sejam aquecidos e não sejam danificados. Consequentemente as etiquetas serão etiquetadas com sucesso na parte superior do tampão sem dano os soros. Atenção: o cliente deve deixar o fornecedor saber se a sala de encolhimento for ambiente da temperatura constante.

2.5. Única máquina de etiquetas do lado.

Após o encolhimento, as garrafas serão transportadas à máquina de etiquetas, onde as etiquetas serão etiquetadas em um lado da superfície da garrafa. Esta máquina de etiquetas é apropriada para todas as garrafas alistadas acima. (algumas peças exigidas para mudar.)

3. Características técnicas.

3.1. Máquina tampando do enchimento asséptico

3.1.1. Características.

o l esta disposição da máquina é esperto e compacto que igualmente adotou o projeto humanizado em termos dos hábitos de funcionamento.

o l a relação da operação é feito do tela táctil colorido do LCD, e o sistema inteiro da máquina é controlado pelo PLC.

o l a unidade tampando adota a tecnologia servo para tampar sentido horário e no sentido contrário às agulhas do relógio, que pode parafusar os tampões de vez em quando automaticamente das garrafas. Mudando os parâmetros de saída servo da movimentação para mudar para girar a velocidade, assegura-se de que o torque do tampão de parafuso seja relativamente constante. E o ajuste quantitativo, controle quantitativo é feito para assegurar-se de que o tampão esteja desaparafusado ou parafusado, e o torque do tampão seja seguro e estável.

l com a função de monitoração da operação do equipamento. A condição da operação das peças principais da máquina tem uma exposição dinâmica no HMI, que faz o estado da operação da máquina claramente duma olhada, fácil de operar e mantém-na. Quando a máquina está em um estado de alarme, além do que o som e o alarme claro, a posição e a causa dinâmicas do alarme da exposição podem ser indicadas no HMI.

o l a linha inteira é feito do controle inteligente, o ascendente e a corrida a jusante das estações é com função de controle de bloqueio.

as maiorias do l são feitas do SUS de aço inoxidável 304#, do material da liga de alumínio, etc. e da agulha de enchimento feita do material 316L, na linha das exigências farmacêuticas das empresas PBF e de outros produtos da indústria que empacotam exigências.

a capa do fluxo laminar da purificação FFU do l 100 contra exigências do PBF é opcional.

3.1.2. Parâmetros

3.1.3. Configuração principal:
