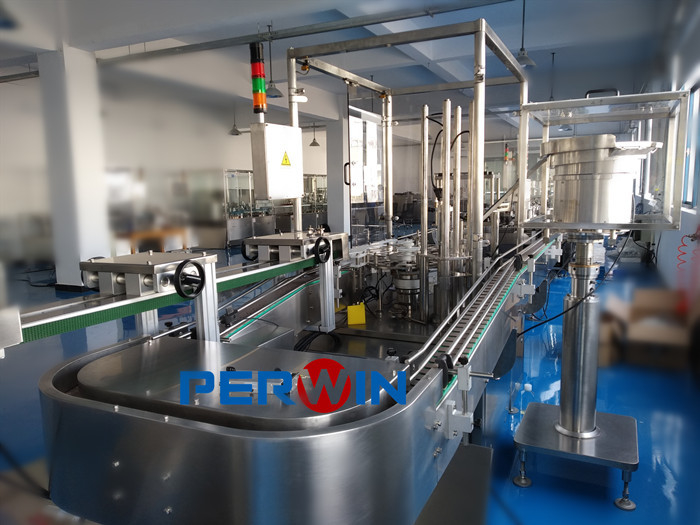

Linha de enchimento do reagente PW-HX210 diagnóstico com linha de rotulagem da etiqueta

Linha de enchimento do reagente PW-HX210 diagnóstico com linha de rotulagem da etiqueta

1. Breve introdução.

• Esta linha de produção de enchimento foi projetada por nossa própria empresa com sistema de reciclagem do suporte de garrafa, tipo linear bomba peristaltic que enche-se, tampão que classificam o disco vibratório, mecanismo tampando automático, pesador da verificação e máquina de etiquetas. Esta linha de enchimento velocidade de corrida estável é 10~20 garrafas por minuto.


2. Processo de trabalho:

2,1. Máquina tampando de enchimento.

• Põe manualmente as garrafas nos suportes de garrafas que correrão circularmente no transporte, e termine-as encher e tampar o processo. O sistema de enchimento da continuação faz o processo de enchimento mais eficiente.

2,2. Pesador da verificação.

• Após tampar, as garrafas serão entregadas a apertar o transporte (as garrafas são macias, precisam consequentemente esta) e o peso das garrafas será verificado e as garrafas com peso anormal serão rejeitadas automaticamente.

2,3. Máquina de etiquetas.

• Após o pesador da verificação, as garrafas serão entregadas à máquina de etiquetas, que terminará a rotulagem da etiqueta. (imprimindo o número de grupo, a data de produção, a data de validade etc. é para seu opcional)

3. Características técnicas.

3,1. Máquina de enchimento e tampando

3.1.1. Características.

• Esta disposição da máquina é esperta e compacta que igualmente adotou o projeto humanizado em termos dos hábitos de funcionamento.
• A relação da operação é feita do tela táctil colorido do LCD, e o sistema inteiro da máquina é controlado pelo PLC.
• Tecnologia precisa do CAM para tomar o tampão para tampar. A unidade tampando adota a tecnologia servo para controlar a força tampando. Mudando os parâmetros de saída servo da movimentação para mudar para girar a velocidade, assegura-se de que o torque do tampão de parafuso seja relativamente constante. E o ajuste quantitativo, controle quantitativo é feito para assegurar-se de que o tampão esteja parafusado corretamente nas garrafas, e o torque do tampão seja seguro e estável.
• Com a função de monitoração da operação do equipamento. A condição da operação das peças principais da máquina tem uma exposição dinâmica no HMI, que faz o estado da operação da máquina claramente duma olhada, fácil de operar e mantém-na. Quando a máquina está em um estado de alarme, além do que o som e o alarme claro, a posição e a causa dinâmicas do alarme da exposição podem ser indicadas no HMI.
• A linha inteira é feita do controle inteligente, o ascendente e a corrida a jusante das estações é com função de controle de bloqueio.
• As maiorias são feitas do SUS de aço inoxidável 304#, do material da liga de alumínio, etc. e da agulha de enchimento feita do material 316L (pode ser plástica se a necessidade do cliente), na linha das exigências farmacêuticas das empresas PBF e de outros produtos da indústria que empacotam exigências.
• capa do fluxo laminar da purificação 100 contra exigências do PBF (isto é para seu opcional).

3.1.2. Parâmetros

3.1.3. Configuração principal:

3,2. Máquina de etiquetas.

(Geração de terço) a máquina de etiquetas PW-T501 adota a tecnologia de rotulagem do servo de alta velocidade superior internacional, sistema de rotulagem, encontrando o sistema, sistema de escovadela, sistema de controlo, sistema de transporte como a combinação perfeita. Isto faz a tecnologia de rotulagem de Perwin mais precisa e mais estável.

3.2.1. Características.

• O sistema de rotulagem pode ser monitorado através do tela táctil colorido.
• Esta máquina de etiquetas é com sistema de controlo da velocidade da muti-etapa. Você pode escolher a velocidade de rotulagem clicando a função de controle da velocidade precisamente e rapidamente.
• A máquina de etiquetas é com função de ajuste inicial da posição. De qualquer modo grande o diâmetro de rotulagem é e ao que comprimento a etiqueta pôde estar. Você pode começar ajustar a posição inicial sobre o tela táctil ou você pode entrar o parâmetro conhecido diretamente antes de correr a máquina.
• A máquina de etiquetas adapta a função de rotulagem do atraso. A posição de rotulagem poderia ser ajustada levemente que faz a qualidade de rotulagem melhor.
• A máquina de etiquetas adapta a função de contagem. O qty do produto poderia ser calculado automaticamente e este pode ser visto na relação homem-máquina.
• A máquina de etiquetas adapta a função de ajuste de rotulagem do qty. Você pode pré-ajustar o qty de rotulagem, então as paradas da máquina que correm após este qty alcança.
• O rolamento de rotulagem, colando o sistema podia ser ajustado para cima e para baixo, esquerdo e direito. Isto é bom para o outro uso de rotulagem da dimensão.
• A máquina é equipada com a função de monitoração da operação. O estado de corrida principal do processo e da máquina pode ser mostrado no tela táctil do diodo emissor de luz que faz o operador conhece bem o estado da máquina e fácil de operar e a manutenção.
• A linha de produção é inteligente controlada inteiramente. O processo mais adiantado e o processo mais atrasado podiam ser controlados como uma corrente.
• A maioria de componentes adotam o SUS 304 e a liga de alumínio que se conforma à exigência médica dos corporaçõs PBF e à outra exigência de empacotamento.

3.2.2. Parâmetros
